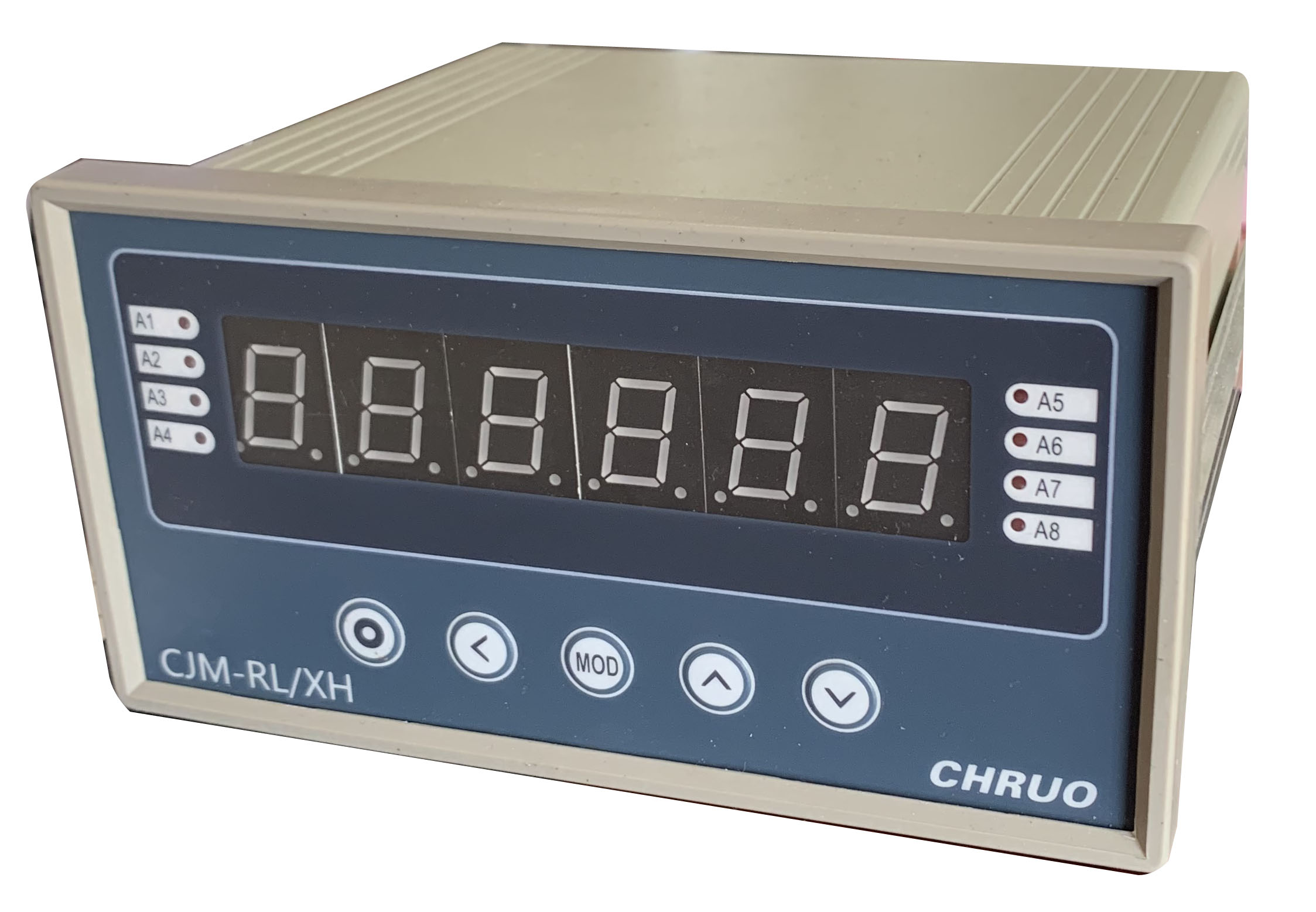

| 型号 | CJM-RL/XH |
| 安装形式 | 开孔安装 |
| 外形尺寸（宽高深） | 160×80×120 |
| 仪表开孔尺寸 | 152×74 |
| 数码显示位数 | 6位 |
| 输入信号 | SSI同步串联信号10－26位；1位外部置位信号 |
| 开关输出数 | 4－8（继电器，每位置一常开一常闭）;面板预设,灵敏度设置,开关形式设置 |
| 位置信号输出 | 2路位置信号输出，一路4-20mA模拟量、一路RS485通讯数字量 |
| 信号调整 | 可设4、20mA对应值，可4、20mA 输出值微调零、调满 |
| 通讯协议 | 自带仪表协议，也可按用户提供协议要求定制；可面板设置地址、速率 |
| 零点置位 | 任何位置置位，面板智能设置或外部开关置位 |
| 工作电压 | 220Vac (24Vdc可定制) |
| 外供电源 | 可提供传感器的工作电源（订货时注明电压与耗电流） |
| 工作温度 | -10℃～60℃ |
| 相对湿度 | <85% |
| 比例系数 | 直线位移传感器码值比例系数设定 |
| 方向设置 | 旋转编码器正反向设置；直线位移传感器正反向设置 |
| 非线性设置 | 可16段非线性设置或现场修正，可用于卷扬叠层、弧形闸门等设置 |

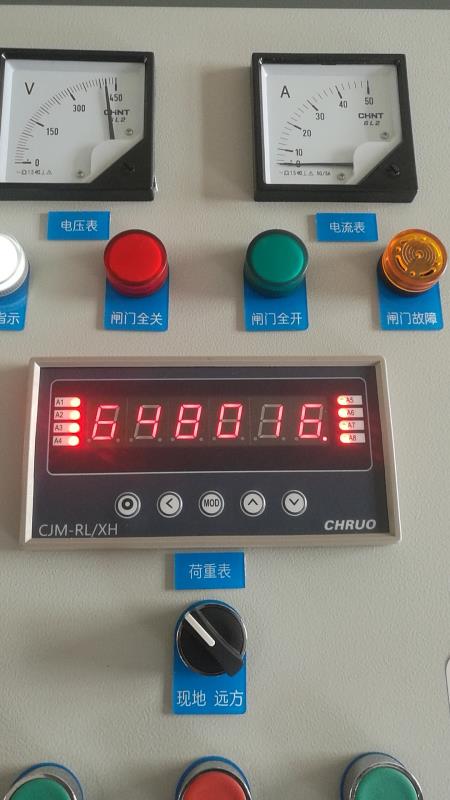

| 远程显示 | 两路信号可一路进PLC，一路进远程显示仪表（RS485信号至数显表可选XSDU） |
