| 电气接口 |
4.5 V ... 30 V, TTL/HTL 通用 1) 2) |
| 开机初始化时间 |
< 5 ms 3) |

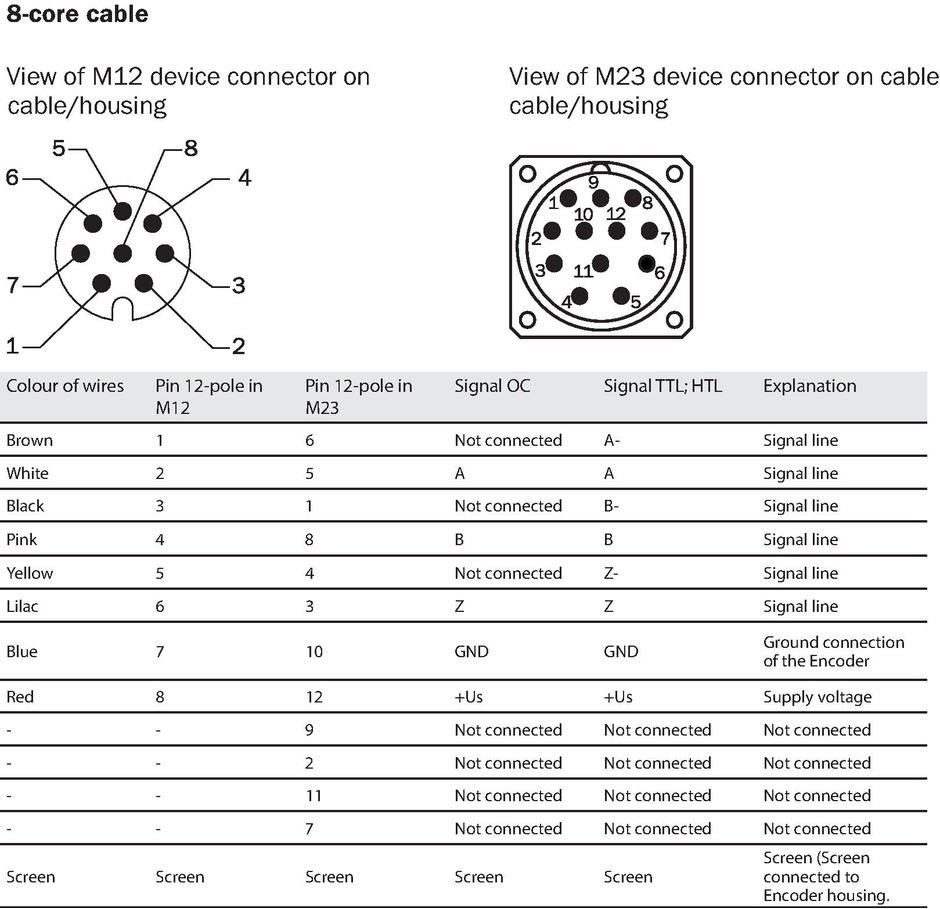

| 连接类型 |
电缆，8 电线, 通用, 1.5 m |
| 最大功耗（空载） |
≤ 0.5 W |
| 负载电流 |
≤ 30 mA, 每个通道 |
| 最大输出频率 |
300 kHz 4) |
| 参考信号，数量 |
1 |

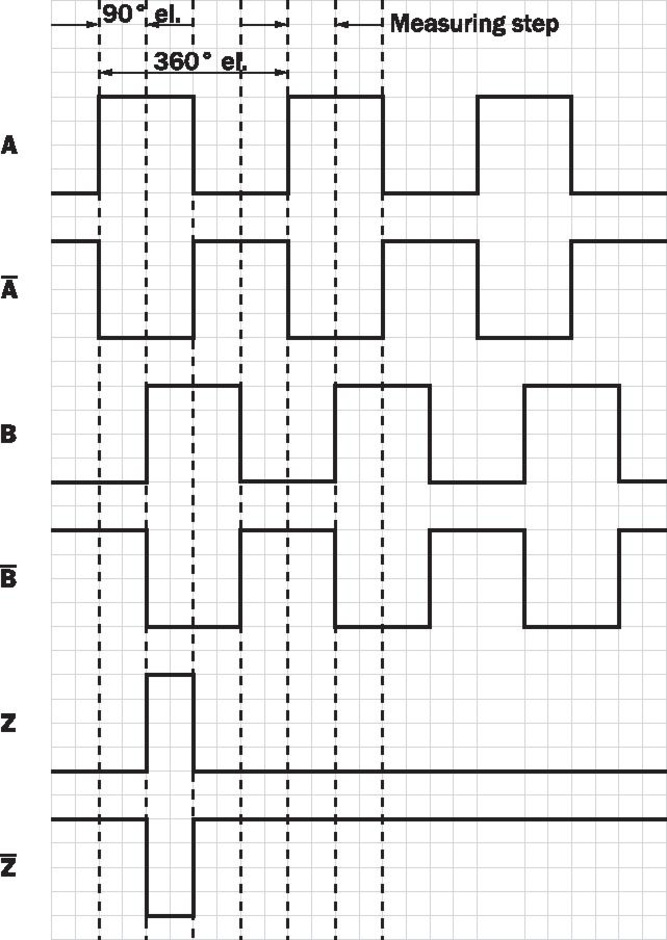

| 参考信号，位置 |
90°, 电气，与 A 和 B 进行逻辑连接 |
| 极性反接保护 |
✔ |
| 输出端短路保护 |
✔ 5) |
| MTTFd：危险故障间隔时间 |
500 年 (EN ISO 13849-1) 6) |
1) 若无特殊说明，6 通道.
2) 输出电平取决于供电电压.
3) 此后可读取有效信号.
4) 可按要求定制最高 450 kHz.
5) 与另一个通道、US 或 GND 短路，最大允许时间 30 s.

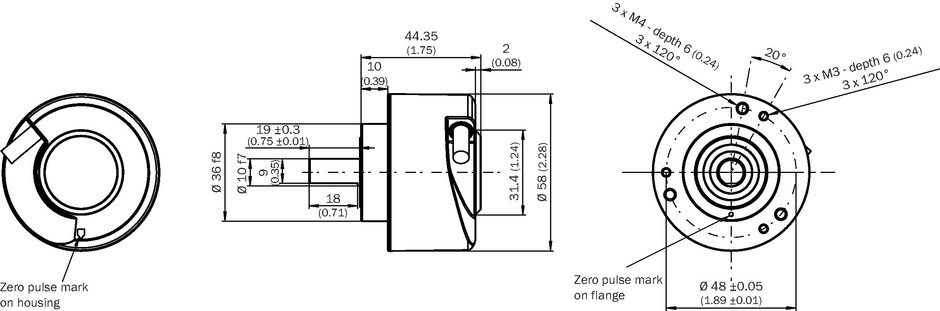

机械参数
| 机械规格 |
实心轴, 夹紧法兰 |
| 轴直径 |
10 mm x 19 mm 1) |
| 定子联轴器 |
带 3 x M3 和 3 x M4 的法兰 |
| 规格重量 |
0.3 kg 2) |
| 材料、轴 |
不锈钢 |
| 材料，法兰 |
铝 |
| 材料、外壳 |
铝 |
| 材料，电缆 |
PVC |
| 启动转矩 |
1.2 Ncm (+20 °C) |
| 工作转矩 |
1.1 Ncm (+20 °C) |
| 允许径向/轴向轴负载 |
100 N (径向) 3)
50 N (轴向) 3) |
| 工作转速 |
6,000 /min 4) |
| 最大工作转速 |
9,000 /min 5) |
| 转动惯量 |
33 gcm² |
| 轴承使用寿命 |
3.6 x 10^9 圈 |
| 最大角加速度 |
≤ 500,000 rad/s² |
1) 更多信息，请咨询我们.
2) 针对插头出线或带插头出线的电缆的编码器.
3) 可按要求定制更高值.
4) 当在规定工作温度范围内运行时，转速为 1000 转/min 的自发热为 3.2 K.
5) 不会导致编码器产生机械故障的最大速度。可能影响使用寿命和信号质量。请注意最大输出频率。.
环境参数
| 电磁兼容性 |
根据 EN 61000-6-2 和 EN 61000-6-3 |
| 外壳防护等级 |
IP 67, 外壳侧 (根据 IEC 60529 标准) 1)
IP 65, 轴侧 (根据 IEC 60529 标准) |
| 允许相对湿度 |
90 % (光学扫描元件不允许冷凝) |
| 工作温度范围 |
–30 °C ... +100 °C, 最大 3000 脉冲/圈 2)
–30 °C ... +85 °C, 最大 3000 脉冲/圈 2) |
| 储存温度范围 |
–40 °C ... +100 °C, 无包装 |
| 抗冲击能力 |
250 g, 3 ms (根据 EN 60068-2-27) |
| 抗振能力 |
30 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6) |
1) 安装配套连接器.
2) 若无特殊说明，该值对应于所有机械形式包括推荐附件。.
